Instrukcja Obsługi Holosun HE508T-GR/RD X2
HE508T-GR/RD X2:
Model X2 wyróżnia się nowym, wytrzymałym designem, bocznym montażem baterii, trybem blokady i systemem wielokrokowym Holosun (MRS). MRS wykorzystuje nową technologię diod LED w celu zapewnienia opcji siatki koła i kropki, tylko kropki lub tylko koła, a żywotność baterii z baterią CR1632 wynosi do 50 000 godzin. Ten celownik można zamontować na pistoletach, karabinach, strzelbach, wiatrówkach i kuszy.
Ważne:
1. Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
2. Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.
Dziękujemy za zakup celownika otwartego refleksyjnego HOLOSUN HE508T-GR/RD X2. Ten otwarty celownik optyczny jest przeznaczony do montażu na pistoletach lub karabinach. Wąski kształt, technologia Shake Awake™ i nasz system zasilania Solar Fail Safe™ sprawiają, że jest to idealny celownik do broni palnej. Przed użyciem należy uważnie przeczytać instrukcję obsługi.

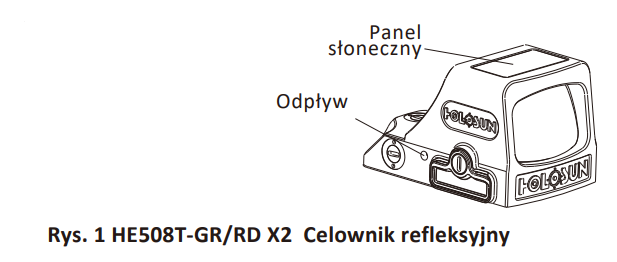

Model HE508T-GR/RD X2 Holosun

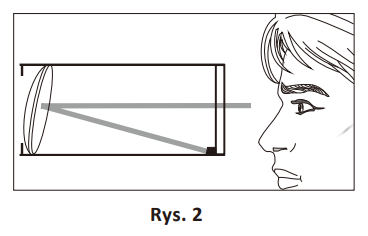

Obiektyw celownika HE508T-GR/RD X2 Holosun
Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.
Cechy HE508T-GR/RD X2 Holosun
1) Automatyczne dopasowywanie jasności siatki w trybie Auto.
2) Siatka koła i kropki 32MOA, tylko kropka 2MOA i tylko koło 32MOA.
3) Shake AwakeTM - Włączenie ruchem z przywróceniem ostatniego ustawienia.
4) Bez paralaksy, nieograniczone pole widzenia.
5) Otwory odpływowe po obu stronach optyki umożliwiają wydostawanie się nadmiaru wody podczas mokrych warunków.
6) Solidna obudowa z tytanu.
7) 12 ustawień jasności: 10DL i 2NV.
8) Rozmiar okna 0,63x0,91 cala.
9) Wodoodporna: IP67.

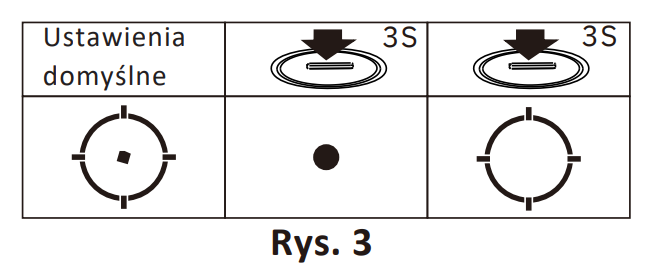

System wielopunktowy HE508T-GR/RD X2 Holosun
Domyślna siatka dla tego celownika to kropka 2MOA umieszczona centralnie w kole 32MOA z czterema punktami pozycjonującymi. Średnica siatki koła wynosi około 32" na 100 jardów (81 cm na 100 metrów). Przytrzymaj przycisk "-" przez 3 sekundy, aby przełączać się między trzema opcjami siatki: (Okrąg i kropka -> Kropka -> Okrąg), w tej kolejności.
Bateria HE508T-GR/RD X2 Holosun
1. 508T działa z naszym systemem zasilania Dual Solar Fail Safe™ (ogniwo słoneczne i bateria wewnętrzna). W zestawie znajduje się jedna wysokiej jakości bateria litowa CR1632.
2. Wysoka jakości baterii może zasilić to urządzenie do 20 000 godzin (koło-kropka), lub 50 000 godzin (kropka-tylko) przy ustawieniu 6.
Uwaga:
Nie używaj akumulatora wielokrotnego ładowania.

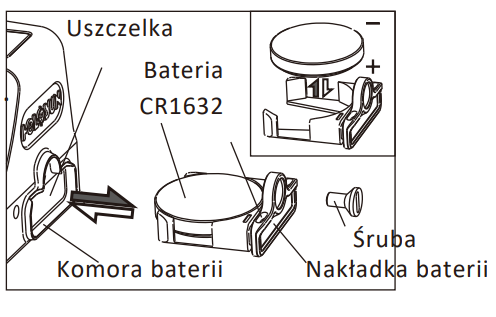

3. Wymiana baterii (Rys. 4):
a. Wyjmij baterię:
i. Odkręć śrubę nakładkę baterii.
ii. Użyj dołączonego narzędzia jako dźwigni w górnych szczelinach nakładki baterii, aby usunąć nakładkę baterii i baterię.
Instalacja baterii:
i. Wsuń baterię do tacki baterii, upewniając się, że "+" bok skierowany jest do dołu nakładki.
ii. Włóż i naciśnij tackę do komory baterii.
iii. Dokręć śrubę tacki baterii do 6 in.lbs.
Uwaga:
Rys. 4 Utrata lub uszkodzenie uszczelki może spowodować wyciek wody do komory, co może uszkodzić produkt.

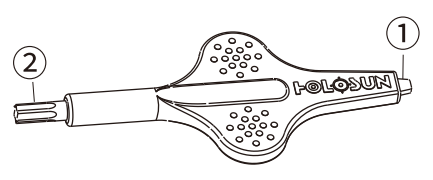

Narzędzia w zestawie HE508T-GR/RD X2 Holosun
- Końcówka z płaskim końcem służy do regulacji siły wiatru i wysokości.
- Klucz T10 Torx do śrub.

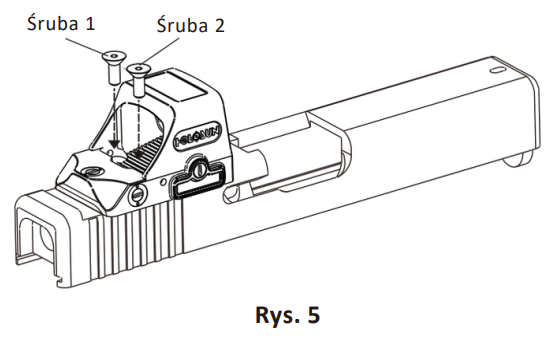

Montaż na szynie HE508T-GR/RD X2 Holosun
UWAGA:
HE508T jest kompatybilny z niektórymi standardowymi interfejsami montażowymi dostępnymi w tej chwili. Aby uzyskać rysunek stopy kontaktu, skontaktuj się z Holosun.
- Umieść HE508T na kompatybilnej szynie lub płycie adaptera.
- Użyj dołączonych śrub lub śrub dostarczonych z Twoją szyną, lub od Twojego strzelca i dokręć do 15 INCH/lbs za pomocą nietrwałego (średniego/niebieskiego) środka uszczelniającego do gwintów. (Rys. 5)
- Sprawdź prawidłowe luzy i działanie broni przed użyciem.

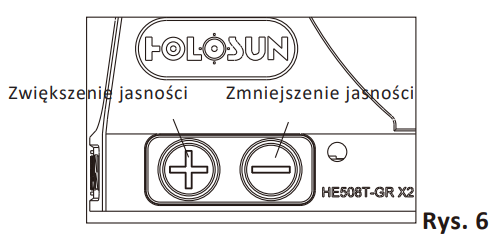

Obsługa celownika HE508T-GR/RD X2 Holosun
Trzy tryby pracy są dostępne: tryb Auto, tryb Manual i tryb Blokada.
Zobacz Rys. 6.
1. Włączenie zasilania: Naciśnij jeden z przycisków ("+" lub "-") krótko, aby włączyć celownik.
2. Wyłączenie zasilania: Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć zasilanie i czujnik ruchu. Funkcja Shake Awake jest wyłączona w trybie OFF.
3. Tryb pracy: Dostępne są trzy tryby w następującej kolejności: Tryb Auto -> Tryb Manual -> Tryb Blokada.
1) Tryb Auto - W trybie Auto celownik jest zasilany przez ogniwo słoneczne i wbudowaną baterię (dwukierunkowy system zasilania). Jasność siatki jest automatycznie dostosowywana w zależności od warunków oświetlenia otoczenia.
Tryb Auto dostosowuje się do pracy w każdych warunkach oświetleniowych. Tryb Auto jest ustawieniem domyślnym.
a) W trybie Auto jasność siatki jest automatycznie dostosowywana do światła otoczenia.
b) Bateria kompensuje zasilanie, jeśli ogniwo słoneczne nie może samodzielnie zasilić siatki.
c) Czerwony: Jeśli oświetlenie jest zbyt słabe, celownik automatycznie przełączy się na zasilanie bateryjne. Podczas pracy na zasilaniu bateryjnym można regulować jasność siatki za pomocą przycisków "+" i "-", aby przełączać się między wyższymi i niższymi poziomami jasności.
d) Zielony: W trybach Auto dostępnych jest 8 ustawień jasności od 3 do 10, które mają tę samą jasność co tryby manualne. Naciśnij przycisk "+" lub "-", aby dostosować jasność. Jeśli jesteś w ustawieniu X, jasność będzie się wahać od X do 12 w zależności od oświetlenia otoczenia.
2) Tryb Manualny:
a) Przełącz się do trybu Manualnego z trybu Auto, przytrzymując przycisk "+" przez około 3 sekundy, aż siatka zamiga raz.
b) Regulacja jasności: W trybie Manualnym dostępnych jest 12 poziomów jasności siatki. Ustawienia 1 i 2 są kompatybilne z noktowizją, a ustawienie 12 jest najjaśniejsze. Naciśnij przyciski "+" lub "-", aby zwiększyć lub zmniejszyć jasność.
3) Tryb Blokady: Przełącz do trybu Blokady z trybu Manualnego, przytrzymując przycisk "+" przez około 3 sekundy, aż LED zamiga raz. W trybie Blokady chwilowe naciśnięcia przycisków "+" lub "-" nie zmienią ustawień. Aby wyjść z trybu Blokady, ponownie naciśnij i przytrzymaj przycisk "+", LED zamiga raz, a następnie przełączy się na tryb Auto.
4. Ustawienia trybu uśpienia
1) Należy pamiętać, że automatycznie przejdzie w tryb uśpienia po 10 minutach bezczynności.
2) Natychmiast się obudzi i włączy się do ostatniego zapisanego ustawienia po wykryciu ruchu.
3) Domyślne ustawienie trybu uśpienia wynosi 10 minut, ale można je zmienić.
i. Naciśnij i przytrzymaj przycisk „+” przez 10 sekund, aby przejść do trybu regulacji trybu uśpienia. Dostępne są 4 opcje: 10 minut, 1 godzina, 12 godzin lub tryb snu jest wyłączony.
ii. Naciśnij i zwolnij przycisk „+” lub „-”, aby ustawić czas. Dioda LED będzie migać w następującej kolejności: 1=10 minut, 2=1 godzina, 3=12 godzin lub 4=wyłącz tryb uśpienia.
iii. Naciśnij jednocześnie przyciski „+” i „-”, aby zapisać ustawienie czasu i wyłączyć celownik.
5. Specjalne operacje:
1) Zasilanie ogniwem słonecznym: Jeśli napięcie baterii jest poniżej 2,2 V, należy ją wymienić. Celownik będzie nadal działał, jeśli będzie wystarczające światło otoczenia do zasilania ogniwa słonecznego.
2) Aby zmniejszyć zużycie energii, gdy masz niską baterię i/lub niskie światło otoczenia, możesz wyłączyć 32-MOA za pomocą przycisku "-" przez około 3 sekundy. 6.
Uwaga:
1) Funkcja pamięci: Celownik zapamięta ostatnie ustawienie jasności po włączeniu i wyłączeniu zasilania
2) Ostrzeżenie o niskim poziomie baterii: Jeśli napięcie baterii jest Rys poniżej 2,2 V, siatka będzie migać powoli.

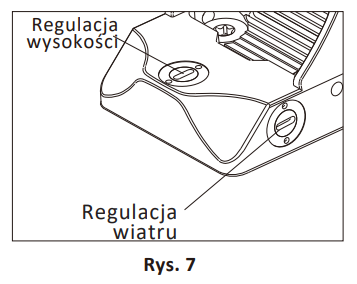

Ustawienia zerowania HE508T-GR/RD X2 Holosun
1) Ten celownik został fabrycznie wyregulowany na przybliżone zero na 25 jardów i powinien wymagać minimalnej regulacji, aby osiągnąć zerowanie.
2) Regulacja wertykalna znajduje się na górze ogona obudowy, a regulacja horyzontalna znajduje się po prawej stronie obudowy.
3) Regulacja może być wykonana przez włożenie spłaszczonej końcówki dołączonego narzędzia do szczeliny wieży i obracanie, patrz rys. 7.
4) Wartość kliknięcia to wartość zmiany pozycji trafień spowodowana jednym kliknięciem regulatora. W przypadku celowników refleksyjnych wartość kliknięcia zwykle wynosi około 1 MOA. Oznacza to, że każde kliknięcie regulatora przesunie trafienia o 1 MOA.
Podczas zerowania na 25 jardach, jeśli Twoje trafienia znajdują się 2 cale niżej i 1 cala w prawo, musisz wyregulować Wysokość 8 kliknięciami GÓRA (przeciwnie do ruchu wskazówek zegara) i 4 kliknięciami LEWO (zgodnie z ruchem wskazówek zegara).
5) Maksymalny zakres regulacji wynosi ±50MOA.
Uwaga:
Jeśli wyczujesz, że pokrętła nie można już obracać, prawdopodobnie osiągnąłeś mechaniczną granicę wieży regulacji. Nie próbuj obracać pokręteł dalej, jeśli wyczujesz opór, ponieważ możesz je uszkodzić.
Konserwacja i Pielęgnacja HE508T-GR/RD X2 Holosun
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com Aby uzyskać więcej informacji na temat Holosun, naszych Warunków użytkowania i sprzedaży oraz Polityki prywatności, odwiedź stronę holosun.com.
Aby uzyskać więcej informacji na temat Holosun, naszych Warunków użytkowania i sprzedaży oraz Polityki prywatności, odwiedź stronę holosun.com.
