Instrukcja Obsługi Holosun HE507C-GR X2
Dziękujemy za zakup celownika HOLOSUN HE507C-GR X2 Open Reflex. Ten otwarty celownik z zielonym punktem jest przeznaczony do użytku na pistolecie lub karabinie. Opływowa konstrukcja, technologia Shake Awake™ i nasz system podwójnego zasilania Solar Fail Safe™ czynią go idealnym celownikiem do broni palnej. Przed użyciem należy uważnie przeczytać instrukcję obsługi.

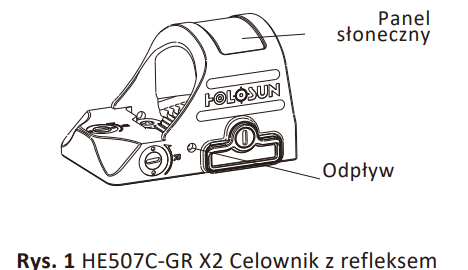

Model Holosun HE507C-GR X2
Ważne informacje Holosun HE507C-GR X2
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych
Obiektyw celownika Holosun HE507C-GR X2

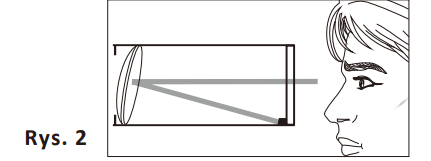

Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.
Cechy Holosun HE507C-GR X2
1) Ultrakompaktowy rozmiar idealny do ukrytych aplikacji z bronią palną.
2) Trzy opcje siatki: koło i punkt 32 MOA, tylko punkt 2 MOA i tylko koło 32 MOA.
3) Technologia Shake AwakeTM: Funkcja Shake AwakeTM automatycznie włącza celownik po ruchu broni, dzięki czemu jest zawsze gotowy do użycia.
4) Bez paralaksy z nieograniczonym polem widzenia.
5) Obudowa wykonana z kutego aluminium 7075 CNC.
6) 10 trybów jasności dla celowania w dzień i 2 tryby kompatybilne z noktowizją: - celownik dostosowuje się do różnych warunków oświetleniowych.
7) Okienko celownikowe o wymiarach 0,58 x 0,77 cala
8) Certyfikat IP67.
System wielopunktowy Holosun HE507C-GR X2
Domyślna siatka dla tego celownika to kropka 2MOA umieszczona w środku koła 32MOA z czterema punktami pozycjonowania.
Średnica siatki koła wynosi około 32" na 100 jardów (81 cm na 100 metrów). Naciśnij i przytrzymaj przycisk "-" przez 3 sekundy, aby przełączyć się między trzema siatkami (Koło + Kropka, Kropka lub Koło) w tej kolejności.
Bateria Holosun HE507C-GR X2
- W zestawie znajduje się jedna wysokiej jakości bateria litowa CR1632 Uwaga: Nie używaj akumulatora wielokrotnego ładowania.
- Wysokiej jakości bateria może zasilać to urządzenie do 10000 godzin (kropka + kółko) lub 50000 godzin (kropka) przy ustawieniu 6.

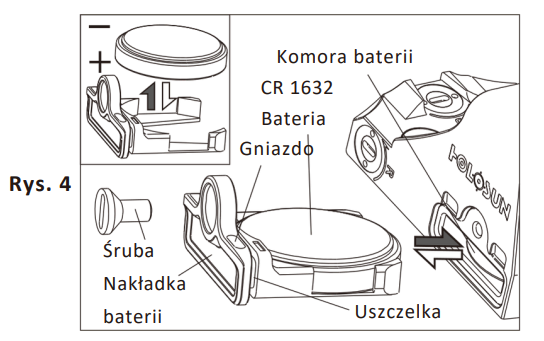

- Wymiana baterii (Rys.4):
a. Wyjmowanie baterii:
i. Usuń śrubę nakładki baterii.
ii. Użyj dołączonego narzędzia jako dźwigni w szczelinie nakładki baterii, aby wyjąć nakładkę baterii i baterię.
b. Instalacja baterii:
i. Wsuń baterię do nakładki baterii stroną + do GÓRY
ii. Włóż i naciśnij nakładkę do komory baterii.
iii. Dokręć śrubę nakładki baterii.
Montaż na szynie Holosun HE507C-GR X2
UWAGA:
HE507C-GR jest kompatybilny z niektórymi standardowymi interfejsami montażowymi dostępnymi w tej chwili. Aby uzyskać rysunek stopy kontaktu, skontaktuj się z Holosun.
- Umieść HE507C-GR na kompatybilnej szynie lub płycie adaptera.

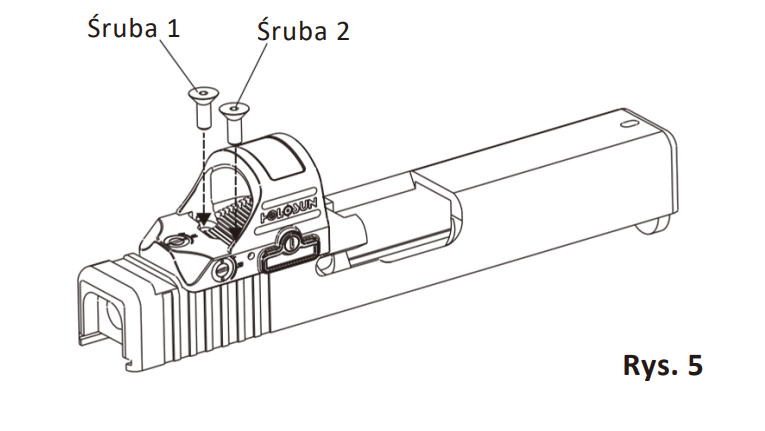

- Użyj albo dołączonych śrub, albo śrub dostarczonych z szyną lub od strzelca i dokręć do 15 INCH/lbs za pomocą nietrwałego (średniego/niebieskiego) środka uszczelniającego do gwintów. (Rys.5)
- Sprawdź prawidłowe luzy i działanie broni przed użyciem.
Obsługa celownika Holosun HE507C-GR X2
- Włączenie:

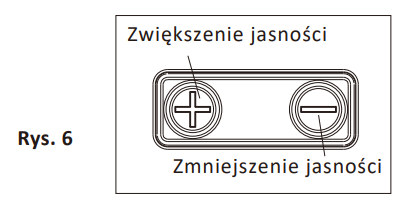

Naciśnij i zwolnij jeden z przycisków jasności ("+" lub "-"), aby włączyć celownik, patrz rys. 6. - Wyłączanie zasilania:
Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć zasilanie i czujnik ruchu (co spowoduje wyłączenie funkcji Shake Awake). - Tryb pracy:
Dostępne są dwa tryby w następującej kolejności: Tryb manualny -> Tryb blokady.
1) Tryb manualny:
Regulacja jasności: W trybie manualnym jest 12 poziomów jasności siatki. Ustawienia 1 i 2 są kompatybilne z noktowizją, a ustawienie 12 jest najjaśniejsze. Naciśnij przyciski "+" lub "-", aby zwiększyć lub zmniejszyć jasność.
2) Tryb blokady:
Aktywacja trybu blokady: Przytrzymaj naciśnięty przycisk "+" przez 3 sekundy (do momentu mignięcia diody LED), aby aktywować tryb blokady. W trybie blokady przyciski są zablokowane, uniemożliwiając dokonywanie jakichkolwiek zmian ustawień. Aby dezaktywować tryb blokady, przytrzymaj naciśnięty przycisk "+" przez 3 sekundy, dioda LED zamiga raz, aby potwierdzić, że tryb blokady jest dezaktywowany. - Ustawienia trybu uśpienia:
1) Należy pamiętać, że Twój czerwony punkt automatycznie przejdzie w tryb uśpienia po 10 minutach bezczynności.
2) Celownik natychmiast się obudzi i włączy po wykryciu ruchu, przywracając ostatnio zapisane ustawienia.
3) Domyślne ustawienie trybu uśpienia wynosi 10 minut, ale można je zmienić.
i. Przytrzymaj naciśnięty przycisk "+" przez 10 sekund, aby przejść do trybu ustawiania czasu snu. Dostępne są 4 opcje: 10 minut, 1 godzina, 12 godzin lub tryb uśpienia jest wyłączony.
ii. Naciśnij i zwolnij jeden z przycisków "+" lub "-", aby ustawić czas. Dioda LED zamiga (1 = 10 minut, 2 = 1 godzina, 3 = 12 godzin, lub 4 = wyłącz tryb uśpienia).
iii. Naciśnij jednocześnie przyciski "+" i "-", aby zapisać ustawienie czasu i wyłączyć celownik. - Specjalne operacje:
1) Zasilanie ogniwem słonecznym: Jeśli napięcie baterii jest poniżej 2,2 V, należy ją wymienić. Celownik będzie nadal działał, jeśli będzie wystarczające światło otoczenia do zasilania ogniwa słonecznego.
2) Aby zmniejszyć zużycie energii, gdy masz niską baterię i/lub niskie światło otoczenia, możesz wyłączyć 32-MOA za pomocą przycisku "-" przez około 3 sekundy. - Uwaga:
1) Funkcja pamięci: Celownik zapamięta ostatnio zapisane ustawienie jasności podczas włączania i wyłączania.
2) Ostrzeżenie o niskim poziomie baterii: Jeśli napięcie baterii jest poniżej 2,2 VDC, siatka zacznie migać powoli.
Ustawienia zerowania Holosun HE507C-GR X2
1) Celownik został fabrycznie zerowany na około 25 jardów i powinien wymagać minimalnych regulacji, aby osiągnąć zerowanie.
2) Regulacja wertykalna znajduje się na tylnej części obudowy, a regulacja horyzontalna znajduje się po prawej stronie obudowy.

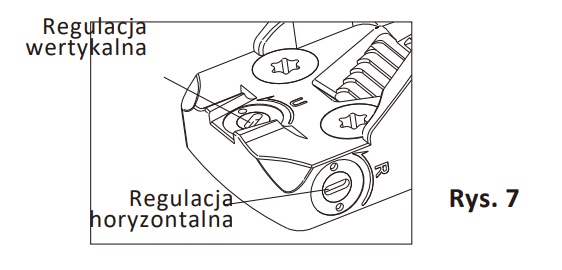

3) Regulacja może być wykonana przez włożenie spłaszczonej końcówki dołączonego narzędzia do szczeliny wieży i obracanie, patrz rys. 7.
4) Każde kliknięcie regulacji ma wartość około 1 MOA lub 1 cala na 100 jardów (1/2 "na 50 jardów; 1/4" na 25 jardów). Podczas zerowania na 25 jardach, jeśli Twoje trafienia znajdują się 2 cale niżej i 1 cal w prawo, musisz wyregulować wertykalność na 8 kliknięć W GÓRĘ (w lewo) i 4 kliknięcia LEWO (w prawo).
5) Maksymalny zakres regulacji wynosi ±30 MOA.
Uwaga:
Jeśli wyczujesz, że pokrętła nie można już obracać, prawdopodobnie osiągnąłeś mechaniczną granicę wieży regulacji. Nie próbuj obracać pokręteł dalej, jeśli wyczujesz opór, ponieważ możesz je uszkodzić.

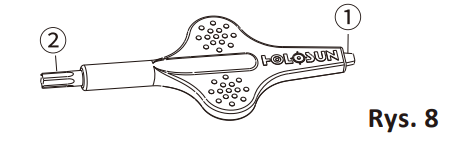

Narzędzia w zestawie:
- Końcówka z płaskim końcem służy do regulacji siły wiatru i wysokości.
- Klucz T10 Torx do śrub.
Konserwacja i Pielęgnacja Holosun HE507C-GR X2
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
- Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
- Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
- Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
- System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
- Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika. - Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
- Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
- Sposób i zakres naprawy ustala udzielający gwarancji.
- Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
- Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
