Instrukcja Obsługi Holosun HE507K-GR X2
Dziękujemy za zakup HOLOSUN HE507K-GR X2 Open Reflex sight. Ten otwarty celownik refleksyjny jest przeznaczony do użytku na pistolecie lub karabinie. Nowoczesny design i kompaktowy rozmiar sprawiają, że jest idealny do ukrywania. Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.
Ważne:
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.

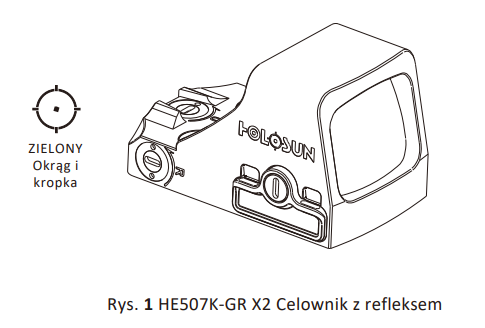

Model HE507K-GR X2 Holosun
Obiektyw celownika HE507K-GR X2 Holosun

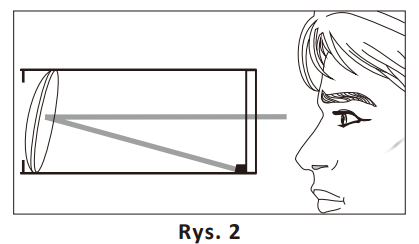

Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.
Cechy HE507K-GR X2 Holosun
1) Ultrakompaktowy rozmiar idealny do ukrytych aplikacji z bronią palną.
2) Trzy opcje siatki: Okrąg i kropka 32 MOA, tylko punkt 2 MOA i tylko okrąg 32 MOA.
3) Technologia Shake AwakeTM
4) Bez paralaksy z nieograniczonym polem widzenia.
5) Obudowa wykonana z kutego aluminium 7075 CNC.
6) 10 trybów jasności dla celowania w dzień i 2 tryby kompatybilne z noktowizją - celownik dostosowuje się do różnych warunków oświetleniowych.
7) Okienko celownikowe o wymiarach 0,58 x 0,77 cala
8) Certyfikat IP67.
System wielopunktowy HE507K-GR X2 Holosun

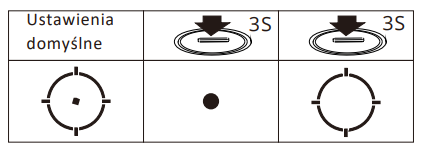

Domyślna siatka dla tego celownika to punkt 2 MOA umieszczony na środku koła 32 MOA z czterema punktami pozycjonującymi. Średnica siatki koła odpowiada około 32" na 100 jardów (81 cm na 100 metrów).32" at 100 yards (81cm at 100 meters). Przytrzymaj przycisk "-" przez 3 sekundy, aby przełączać się między trzema siatkami w następującej kolejności: Kółko + Punkt, Punkt i Kółko.
Bateria HE507K-GR X2 Holosun
1. W zestawie znajduje się jedna wysokiej jakości bateria litowa CR1632 Uwaga: Nie używaj akumulatora wielokrotnego ładowania.
2. Wysokiej jakości bateria może zasilać to urządzenie do 10000 godzin (kropka + okrąg) lub 50000 godzin (kropka) przy ustawieniu 6.

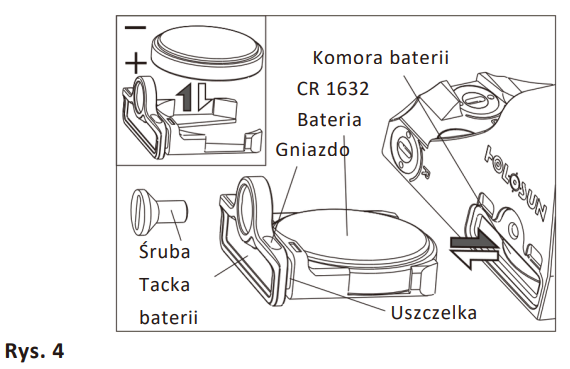

3. Wymiana baterii (Rys.4):
a. Wyjmowanie baterii:
i. Usuń śrubę tacki baterii.
ii. Użyj dołączonego narzędzia jako dźwigni w szczelinie tacki baterii, aby wyjąć tackę baterii i baterię.
b. Instalacja baterii:
i. Wsuń baterię do tacki baterii stroną + do GÓRY
ii. Włóż i naciśnij tackę do komory baterii.
iii. Dokręć śrubę tacki baterii.
Uwaga:
Strata lub uszkodzenie pierścienia uszczelniającego może spowodować wyciek wody do komory, co może uszkodzić produkt.
Montaż do adaptera HE507K-GR X2 Holosun
Uwaga:
HE507K-GR jest kompatybilny z niektórymi standardowymi rozwiązaniami montażowymi dostępnymi obecnie na rynku. Aby uzyskać rysunek stopy, skontaktuj się z Holosun.
- Umieść HE507K-GR na kompatybilnym wycięciu lub adapterze płyty (to zależy od konfiguracji twojego zamka).

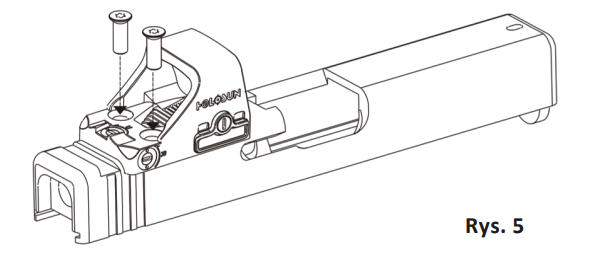

- Użyj śrub dołączonych lub śrub dostarczonych z zamkiem, lub od rusznikarza i dokręć je do 15 INCH/lbs za pomocą niepermanentnego (średniego/niebieskiego) uszczelniacza. (Rys.5)
- Sprawdź prawidłowe luzy i działanie broni przed użyciem.
Obsługa celownika HE507K-GR X2 Holosun

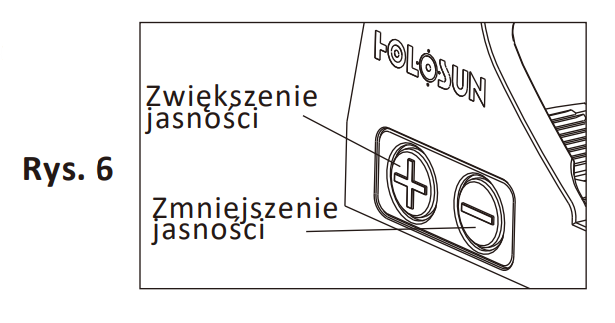

1. Włączenie: Naciśnij i zwolnij jeden z przycisków jasności ("+" lub "-"), aby włączyć celownik, patrz rys. 6.
2. Wyłączanie zasilania: Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć zasilanie i czujnik ruchu (co spowoduje wyłączenie funkcji Shake Awake).
3. Tryb pracy: Dostępne są dwa tryby w następującej kolejności:
Tryb manualny -> Tryb blokady.
1) Tryb manualny: Regulacja jasności: W trybie manualnym jest 12 poziomów jasności siatki. Ustawienia 1 i 2 są kompatybilne z noktowizją, a ustawienie 12 jest najjaśniejsze. Naciśnij przyciski "+" lub "-", aby zwiększyć lub zmniejszyć jasność.
2) Tryb blokady: Aktywacja trybu blokady: Przytrzymaj naciśnięty przycisk "+" przez 3 sekundy (do momentu mignięcia diody LED), aby aktywować tryb blokady. W trybie blokady przyciski są zablokowane, uniemożliwiając dokonywanie jakichkolwiek zmian ustawień. Aby dezaktywować tryb blokady, przytrzymaj naciśnięty przycisk "+" przez 3 sekundy, dioda LED zamiga raz, aby potwierdzić, że tryb blokady jest dezaktywowany.
4. Ustawienia trybu uśpienia:
1) Należy pamiętać, że Twój czerwony punkt automatycznie przejdzie w tryb uśpienia po 10 minutach bezczynności.
2) Celownik natychmiast się obudzi i włączy po wykryciu ruchu, przywracając ostatnio zapisane ustawienia.
3) Domyślne ustawienie trybu uśpienia wynosi 10 minut, ale można je zmienić.
i. Przytrzymaj naciśnięty przycisk "+" przez 10 sekund, aby przejść do trybu ustawiania czasu snu. Dostępne są 4 opcje: 10 minut, 1 godzina, 12 godzin lub tryb uśpienia jest wyłączony.
ii. Naciśnij i zwolnij jeden z przycisków "+" lub "-", aby ustawić czas. Dioda LED zamiga (1 = 10 minut, 2 = 1 godzina, 3 = 12 godzin, lub 4 = wyłącz tryb uśpienia).
iii. Naciśnij jednocześnie przyciski "+" i "-", aby zapisać ustawienie czasu i wyłączyć celownik.
5. Uwaga:
1) Funkcja pamięci: Celownik zapamięta ostatnio zapisane ustawienie jasności podczas włączania i wyłączania.
2) Ostrzeżenie o niskim poziomie baterii: Jeśli napięcie baterii jest poniżej 2,2 VDC, siatka zacznie migać powoli.
Ustawienia zerowania HE507K-GR X2 Holosun
1) Celownik został fabrycznie zerowany na około 25 jardów i powinien wymagać minimalnych regulacji, aby osiągnąć zerowanie.

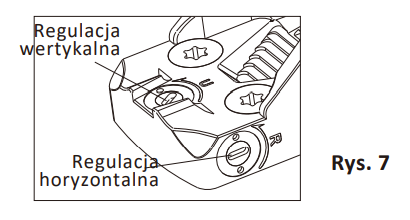

2) Regulacja wertykalna znajduje się na tylnej części obudowy, a regulacja horyzontalna znajduje się po prawej stronie obudowy.
3) Regulacja może być wykonana przez włożenie spłaszczonej końcówki dołączonego narzędzia do szczeliny wieży i obracanie, patrz rys. 7.
4) Każde kliknięcie regulacji ma wartość około 1 MOA lub 1 cala na 100 jardów (1/2 "na 50 jardów; 1/4" na 25 jardów). Podczas zerowania na 25 jardach, jeśli Twoje trafienia znajdują się 2 cale niżej i 1 cal w prawo, musisz wyregulować wertykalność na 8 kliknięć W GÓRĘ (w lewo) i 4 kliknięcia LEWO (w prawo).
5) Maksymalny zakres regulacji wynosi ±30 MOA.
Uwaga:
Jeśli wyczujesz, że pokrętła nie można już obracać, prawdopodobnie osiągnąłeś mechaniczną granicę wieży regulacji. Nie próbuj obracać pokręteł dalej, jeśli wyczujesz opór, ponieważ możesz je uszkodzić.

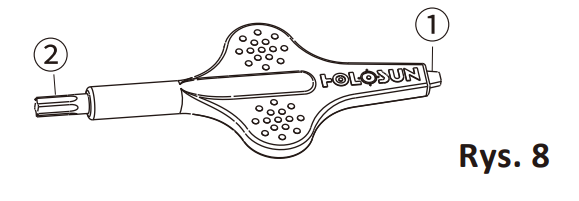

Narzędzia w zestawie:
- Końcówka z płaskim końcem służy do regulacji horyzontalnej i wertykalnej.
- Klucz T10 Torx do śrub.
Konserwacja i Pielęgnacja HE507K-GR X2 Holosun
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
