Instrukcja Obsługi Holosun HE515CT-GR/RD

Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.

Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.

Ważne:

Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.

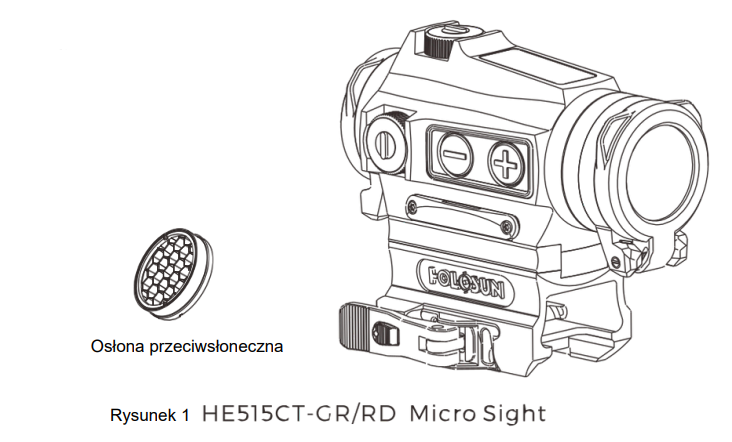

Model HE515CT-GR/RD Holosun

Obiektyw celownika HE515CT-GR/RD Holosun

Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.

Cechy HE515CT-GR/RD Holosun

Technologia LED: do 50 000 godzin pracy.
2 opcje siatki: 65MOA okręg i kropka 2MOA; tylko kropka 2MOA.
Shake AwakeTM - Włączanie ruchem z powrotem do ostatniego ustawionego trybu.
12 ustawień jasności: 10 DL i 2 NV.
Przeźroczyste soczewki z osłonami odchylanymi do tyłu zintegrowanymi z filtrem przeciwodblaskowym.
Technologia solarna
Wodoodporność: IPX8.
Bez paralaksy, nieograniczone pole widzenia
W zestawie znajduje się zdejmowany montaż QD 1.63

System wielopunktowy HE515CT-GR/RD Holosun

Siatka dla tego celownika to centralna kropka 2MOA, umieszczona w środku okręgu 65MOA z czterema punktami pozycjonowania. Średnica siatki koła wynosi około 5' 5" na 100 jardów (170 cm na 100 m).

W trybie manualnym siatka koła może być włączana lub wyłączana w razie potrzeby naciskając przycisk przez 3 sekundy. Gdy koło 65 MOA jest wyłączone i celownik jest przełączony w tryb automatyczny, koło 65 MOA zostanie automatycznie przywrócone w jasnym świetle.

Bateria HE515CT-GR/RD Holosun

1. Bezpieczne działanie dzięki dwukierunkowemu zasilaniu (komponent solarny i bateria), w zestawie znajduje się jedna wysokiej jakości bateria litowa CR2032.
2. Wysoka jakość baterii może zasilić to urządzenie do 20 000 h/kropka + koło lub 50 000 h/kropka tylko.
Ostrzeżenie:
Bateria nie jest ładowalna.
3. Ostrzeżenie:
Bateria nie jest ładowalna.

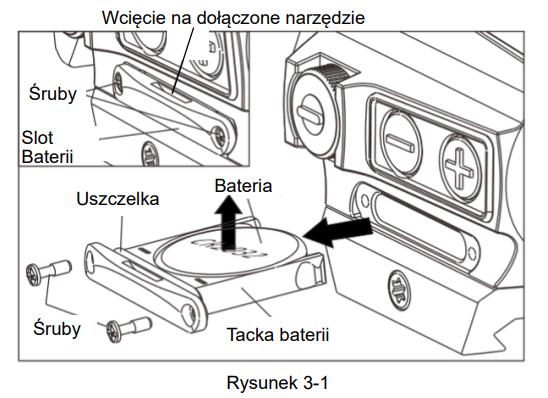

1) Wyjmij baterię (rys. 3-1):
a) Poluzuj śrubę 1,2.
b) Włóż dołączone narzędzie w kształcie łezki w szczelinę tacki na baterie, wyjmij tackę i usuń martwą baterię.

2) Instalacja baterii (rys. 3-1):
a) Włóż baterię do tacki na baterie, upewniając się, że strona "+" jest skierowana w dół.
b) Włóż i wciśnij tackę do komory baterii.
c) Dokręć śrubę 1.2.

Ostrzeżenie:
Utrata lub uszkodzenie pierścienia uszczelniającego może spowodować wyciek wody do komory, co mogłoby uszkodzić produkt.

Instalacja baterii HE515CT-GR/RD Holosun

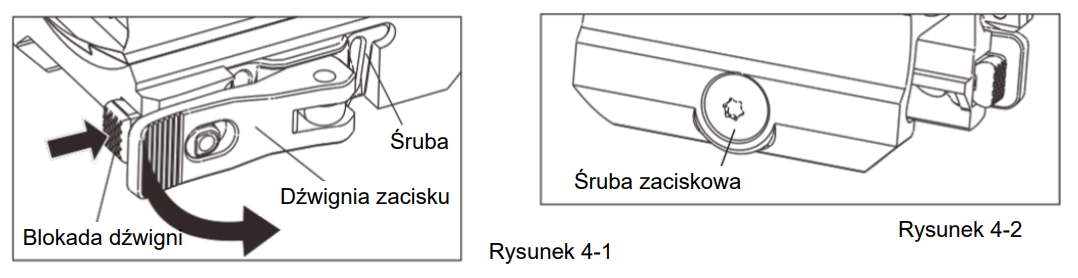

Montaż na szynie HE515CT-GR/RD Holosun

1. Wspornik montażowy jest dostosowany do broni z szyną Picatinny. Jeśli broń nie ma szyny Picatinny lub ma inny typ szyny, należy skontaktować się z wykwalifikowanym strzelcem.
2. Zaprojektowany z naszym opatentowanym systemem blokowania cam nonlinear, nie wymaga narzędzi do mocowania do szyny. Naciśnij przycisk blokujący, podnieś uchwyt, aby poluzować barierę blokującą. Aby zamontować celownik na szynie, naciśnij uchwyt w dół, przycisk blokujący automatycznie załączy się. Instalacja jest zakończona. (rys. 4-1)
3. Pierwsza instalacja Podczas pierwszej instalacji możesz odczuć, że zacisk jest zbyt mocny, że uchwyt ręki nie można wcisnąć w dół lub zbyt luźny, że urządzenie nie można mocno zacisnąć na szynie, musisz dokonać niewielkiej regulacji zaciskania. Następujące kroki regulacji:
1) Na końcu śruby regulacyjnej zacisku znajduje się jeden gniazdo Torx. (Zobacz Rys. 4-2) Przed instalacją poluzuj śrubę, aby uwolnić zacisk za pomocą dołączonego klucza Torx, a następnie,
2) Pociągnij uchwyt zaciskania cam. Przesuń celownik do szyny i zamknij uchwyt zaciskania.
3) Dokręć śrubę regulacyjną zacisku za pomocą klucza Torx. Spowoduje to dokręcenie zacisku do szyny do umiarkowanego stopnia. Spróbuj pociągnąć za uchwyt zaciskania i zamknąć go, dostosowując śrubę zacisku odpowiednio, ani za mocno, ani za luźno. Zapobiegnie to poluzowaniu mocowania pod odrzutem.

Obsługa celownika HE515CT-GR/RD Holosun

Dostępne są dwa tryby pracy: tryb automatyczny i tryb manualny.

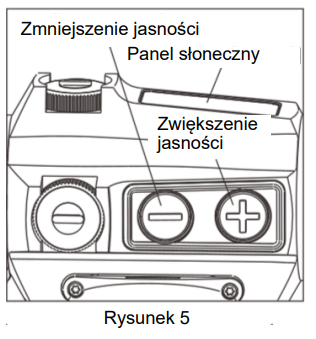

1. Włączenie (patrz rysunek 5): Naciśnij i zwolnij dowolny przycisk jasności ('+' lub '-'), aby włączyć celownik.
2. Wyłączenie zasilania: naciśnij jednocześnie przyciski '+' i '-', aby wyłączyć zasilanie i czujnik ruchu.
3. Tryb pracy: dostępne są dwa tryby pracy: automatyczny i manualny.

1) Tryb automatyczny (domyślny) - z panelem słonecznym i wewnętrznym akumulatorem zasilania dwukierunkowego: w zależności od poziomu oświetlenia otoczenia celownik przełącza się między zasilaniem z akumulatora i zasilaniem z panelu słonecznego, co pozwala na działanie w każdych warunkach oświetleniowych.
Obsługa trybu automatycznego:
a) W trybie automatycznym jasność siatki celowniczej jest automatycznie dostosowywana do oświetlenia otoczenia.
b) Akumulator kompensuje zasilanie, jeśli panel słoneczny nie jest w stanie zasilić siatki sam.
c) CZERWONY: Jeśli oświetlenie jest zbyt słabe, celownik automatycznie przełączy się na zasilanie z akumulatora. Podczas pracy na baterii można regulować jasność siatki celowniczej za pomocą przycisków '+' i '-', aby przełączać się między trybami jasności wysokiej i niskiej.
ZIELONY: W trybie automatycznym są 8 ustawień od 3 do 10, które mają taką samą jasność jak tryby manualne. Naciśnij przyciski '+' lub '-', aby zwiększyć lub zmniejszyć jasność. Jeśli ustawisz jasność na wartość X, jasność będzie się zmieniać od X do 12 w zależności od oświetlenia otoczenia.
2) Tryb manualny:
a) Naciśnij i przytrzymaj przycisk '+' przez 3 sekundy, aby przejść do trybu manualnego.
b) Regulacja jasności: w trybie manualnym są 12 ustawień jasności siatki celowniczej. Aby zwiększyć jasność, naciśnij przycisk '+', a aby zmniejszyć jasność, naciśnij przycisk '-'.
c) Przytrzymanie naciśniętego przycisku '-' przez 3 sekundy spowoduje przełączenie między dwoma rodzajami siatki celowniczej.
3. Przełączenie z powrotem do trybu automatycznego: jednokrotne naciśnięcie i przytrzymanie przycisku '+' przez 3 sekundy spowoduje przełączenie celownika do trybu automatycznego.
4. Tryb uśpienia:
1) Należy pamiętać, że Twój zielony punkt automatycznie przejdzie w tryb uśpienia po 10 minutach bezczynności.
2) Celownik natychmiast się obudzi i włączy przy wykryciu ruchu do ostatniego zapisanego ustawienia.
3) Domyślne ustawienie timera snu wynosi 10 minut, ale można je zmienić.
i. Naciśnij i przytrzymaj przycisk '+' przez 10 sekund, aby wejść do trybu regulacji czasu. Dostępne są 4 opcje: 10 minut, 1 godzina, 12 godzin lub tryb uśpienia jest wyłączony.
ii. Naciśnij i zwolnij dowolny przycisk '+' lub '-', aby ustawić czas. Dioda LED zamiga (1-10 minut, 2-1 godzina, 3-12 godzin lub 4- wyłączanie trybu snu).
iii. Naciśnij jednocześnie przyciski '+' i '-', aby zapisać ustawienie czasu i wyłączyć celownik.
5. UWAGA:
1) Funkcja pamięci: celownik zapamiętuje ostatnie wybrane ustawienie jasności po włączeniu i wyłączeniu.
2) Jeśli napięcie baterii jest poniżej 2,2 VDC, siatkowa dioda LED będzie migać powoli.

Ustawienia zerowania HE515CT-GR/RD Holosun

1. Na szczycie celownika znajduje się nastawa wertykalna (patrz Rys. 6). Celownik został fabrycznie wyregulowany na przybliżony punkt zerowy.
2. Wbudowane narzędzie do odkręcania nakrętek na osłonie ochronnej może być używane do regulacji punktu zerowego (patrz Rys. 6). Zobacz etykietę wewnątrz nakrętki.
3. Najpierw otwórz osłonę ochronną, umieść śrubokręt typu slot na śrubie z rowkiem, a następnie obróć śrubę w prawo lub w lewo w celu regulacji. Każde kliknięcie w lewo lub w prawo odpowiada jednej regulacji równoważnej wartości 0,5 MOA.
4. Aby przesunąć punkt trafienia GÓRĘ, wyreguluj nastawę wertykalną w kierunku przeciwnym do ruchu wskazówek zegara. Aby przesunąć punkt trafienia PRAWO, wyreguluj nastawę horyzontalną w kierunku przeciwnym do ruchu wskazówek zegara. Obrócenie dowolnej wieży w kierunku ruchu wskazówek zegara przesuwa punkt trafienia w przeciwnym kierunku.
5. Ostrzeżenie:
Nie próbuj nadmiernie obracać pokręteł. Jeśli poczujesz, że pokręteł nie można obrócić, oznacza to, że osiągnąłeś granicę regulacji. W przeciwnym razie urządzenie może zostać uszkodzone. Jeśli wymagany zakres regulacji jest poza granicami, rozważ dodanie dodatkowej wkładki między urządzeniem a szyną montażową/szyną, aby rozszerzyć zakres regulacji.

Konserwacja i Pielęgnacja HE515CT-GR/RD Holosun

To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.

Warunki gwarancji

1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
