Instrukcja Obsługi Holosun HE515GM-GR

Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.

Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.

Ważne:

Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.

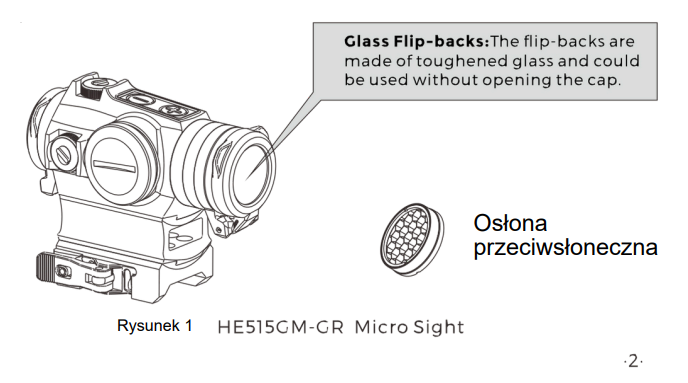

Model HE515GM-GR Holosun

Obiektyw celownika HE515GM-GR Holosun

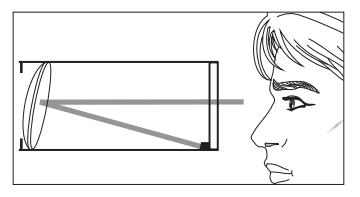

Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.

Cechy HE515GM-GR Holosun

Technologia LED: do 50 000 godzin pracy.
2 opcje siatki: 65MOA okręg i kropka 2MOA; tylko kropka 2MOA.
Shake AwakeTM - Włączanie ruchem z powrotem do ostatniego ustawionego trybu.
12 ustawień jasności: 10 DL i 2 NV.
Przeźroczyste soczewki z osłonami odchylanymi do tyłu zintegrowanymi z filtrem przeciwodblaskowym.
Obudowa CNC Milled 7075 Aluminium z wykończeniem anodowanym na czarno.
Wodoodporność: IPX8.
Bez paralaksy, nieograniczone pole widzenia
W zestawie znajduje się zdejmowany montaż QD 1.63

System wielopunktowy HE515GM-GR Holosun

Siatka dla tego celownika to centralna kropka 2MOA, umieszczona w środku okręgu 65MOA z czterema punktami pozycjonowania. Średnica siatki koła wynosi około 5' 5" na 100 jardów (170 cm na 100 m).

Bateria HE515GM-GR Holosun

1. Obsługiwane napięcie dla tego urządzenia wynosi DC3V za pomocą jednej wysokiej jakości baterii litowej CR2032 dołączonej do zakupu.
2. Wysoka jakość baterii może zasilić to urządzenie do 20 000 godzin/kropka + koło, lub 50 000 godzin/kropka.

Uwaga:
Bateria nie jest ładowalna.

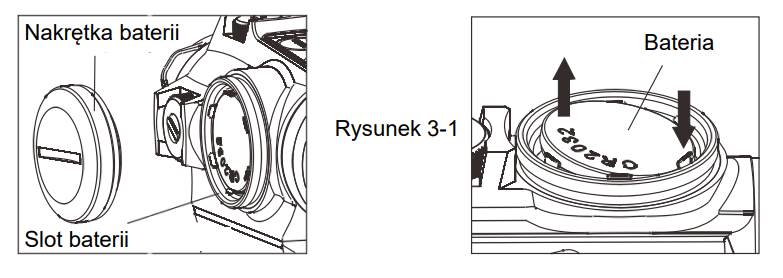

3. Aby zainstalować lub wymienić baterię, zobacz Rysunek 3:
1) Obróć pokrywę baterii w lewo i zdejmij pokrywę.
2) Naciśnij jedną stronę baterii, a następnie wyjmij baterię.
3) Włóż nową baterię i obróć pokrywę baterii w prawo, aby ją zacisnąć.

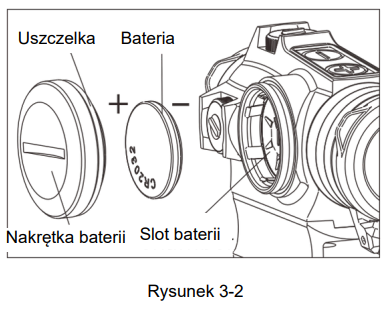

4. Instalacja baterii (Rys. 3-2):
1) Obróć lewą pokrywę baterii.
2) Włóż baterię do komory baterii z odpowiednimi biegunami (patrz Rys. 3-2). Wyjmij zużytą baterię do wymiany.
3) Obróć, aby zamknąć pokrywę.

Uwaga:
Utrata lub uszkodzenie uszczelki może spowodować wyciek wody do komory, co może uszkodzić urządzenie.

Montaż na szynie HE515GM-GR Holosun

1. Zaczep montażowy jest dostosowany do broni z szyną Picatinny lub Weavera. Jeśli broń nie posiada szyny Picatinny, skontaktuj się z kwalifikowanym rusznikarzem.

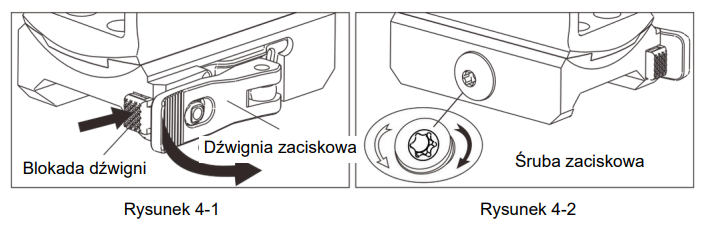

2. Zaprojektowany z naszym opatentowanym systemem blokowania z funkcją nonlinear cam. Nie są wymagane żadne narzędzia do przymocowania do szyny. Naciśnij przycisk blokowania. Pociągnij uchwyt do góry, aby poluzować barierę blokującą.

Aby zamontować celownik na szynie, naciśnij uchwyt w dół, przycisk blokujący automatycznie zaskoczy. Instalacja jest zakończona. (patrz rys. 4-1)

3. Pierwsza instalacja: Gdy montujesz celownik po raz pierwszy, zacisk może być za mocno dokręcony, co uniemożliwi zamknięcie uchwytu. Być może musisz dostosować śrubę zaciskową, aby uzyskać odpowiednie dopasowanie:
1) Na końcu śruby regulacyjnej zacisku znajduje się jeden otwór typu Torx (patrz Rys. 4-2). Przed instalacją poluzuj śrubę za pomocą dołączonego klucza Torx, aby zwolnić zacisk.
2) Otwórz uchwyt zacisku. Przesuń celownik do szyny i zamknij uchwyt zacisku, jednocześnie luźno.
3) Dokręć śrubę regulacyjną zacisku za pomocą klucza Torx.

Dokręć zacisk do szyny do umiarkowanego stopnia. Spróbuj otworzyć i zamknąć uchwyt zacisku, dostosowując śrubę zacisku tak, aby nie była ani za ciasna, ani za luźna.

Obsługa celownika HE515GM-GR Holosun

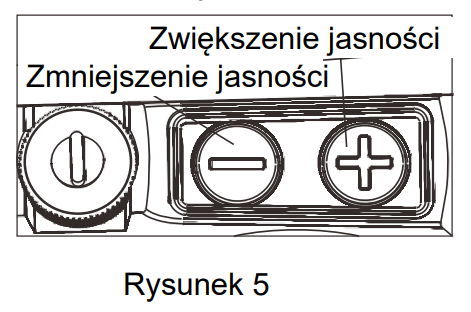

1. Włączanie (patrz Rys. 5): Naciśnij i zwolnij przycisk jasności ("+" lub "-"), aby włączyć celownik.
2. Wyłączenie zasilania: Naciśnięcie przycisków "+" i "-" jednocześnie wyłączy zasilanie i czujnik ruchu.
3. Regulacja jasności: Istnieje 12 ustawień jasności. Domyślny poziom jasności to 7. Naciskaj przycisk "+" lub "-", aż siatki kółka będą mieć wystarczającą intensywność kontrastu z celem. Jedno szybkie naciśnięcie i zwolnienie zmienia jasność.
4. Tryb uśpienia
1) Należy pamiętać, że Twój zielony punkt automatycznie wejdzie w tryb uśpienia po 10 minutach bez ruchu.
2) Celownik natychmiast się obudzi i włączy po wykryciu ruchu do ostatniego zapisanego ustawienia.
3) Domyślna wartość ustawiania timera snu to 10 minut, ale można ją zmienić:
i. Naciśnij i przytrzymaj przycisk "+" przez 10 sekund, aby przejść do trybu regulacji czasu. Dostępnych jest 4 opcji: 10 min, 1 godz., 12 godz. lub tryb uśpienia jest wyłączony.
ii. Naciśnij i zwolnij przycisk "+" lub "-", aby ustawić czas. Dioda LED będzie migać (1=10 minut, 2=1 godz., 3=12 godz., lub 4-tryb uśpienia wyłączony).
iii. Naciśnij przyciski "+" i "-" jednocześnie, aby zapisać ustawienie czasu i wyłączyć celownik.
5. Włączenie/wyłączenie siatki koła
Gdy napięcie baterii jest niskie lub w innych okolicznościach, siatkę koła można włączyć lub wyłączyć, naciskając przycisk "-" przez 3 sekundy.
6. Uwaga:
Funkcja pamięci: Celownik zapamięta ostatnie wybrane ustawienie jasności po włączeniu i wyłączeniu zasilania.

Ostrzeżenie o niskim napięciu baterii:
Jeśli napięcie baterii jest poniżej 2,2 VDC, siatkowa dioda LED będzie migać powoli.

Ustawienia zerowania HE515GM-GR Holosun

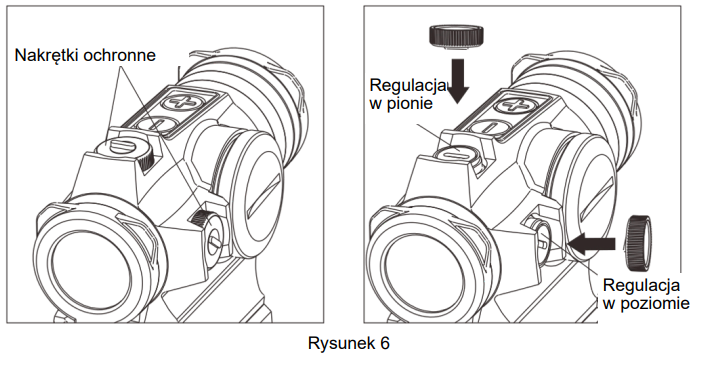

1. Na górze celownika znajduje się wieżyczka regulacji wertykalnej, a wieżyczka regulacji horyzontalnej znajduje się po prawej stronie (patrz Rys. 6). Celownik został fabrycznie ustawiony na przybliżone zero.
2. Wbudowane narzędzie do odkręcania na osłonie ochronnej można użyć do regulacji zerowego ustawienia (patrz Rys. 6). Zobacz etykietę wewnątrz nakrętki.
3. Najpierw otwórz osłonę ochronną. Umieść narzędzie typu slot w szczelinie wieżyczki regulacji. Następnie obróć śrubę w prawo lub w lewo, aby wyregulować punkt trafienia. Każde kliknięcie lewo lub prawo jest jedną regulacją o wartości 0,5 MOA.
4. Aby przesunąć punkt trafienia w górę, ustaw wieżyczkę regulacji wertykalnej w lewo. Aby przesunąć punkt trafienia w prawo, ustaw wieżyczkę regulacji horyzontalnej w lewo. Obracanie dowolnej wieżyczki w prawo przesuwa punkt trafienia w przeciwnym kierunku.
5. Ostrzeżenie:
Nie próbuj przekręcać śrub. Jeśli czujesz, że śruby nie można obrócić, oznacza to, że osiągnąłeś limit regulacji. W przeciwnym razie urządzenie może zostać uszkodzone.

Konserwacja i Pielęgnacja HE515GM-GR Holosun

To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.

Warunki gwarancji

1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
